JAC20晶闸管短路/断路报警器   [汇皆奥][周波、扩展等控制模块]

技术规格



1

电流输入

测量点数:2相;测量范围:0~5A AC;连接方式:接X:5A的电流互感器的二次输出;CT112端子;CT234端子

2

控制输入

输入电平:高电平,4~15V;低电平,1.5V;最大输入电流:<20mA

输入隔离:光电隔离 隔离电压:2KV DC/ 1分钟;输入端子:56

连接方式:接周波控制器的输出(周波调功)或仪表的P型输出(周期调功方式)

3

报警输出

短路报警ALM11常开;接点容量:5A/250V 纯阻;报警延时动作:> 0.5

开路报警ALM21常开;接点容量:5A/250V 纯阻;报警延时动作:> 0.5

报警复位:重新通电

4

指示灯

控制输入:绿色LED灯;短路报警:红色LED灯;开路报警:红色LED灯;电源指示:红色LED 闪烁

5

SCR控制方式

周波过零调功 PWM周期过零调功

6

电源/功耗

电压:24VDC 直流;功耗:1.5W最大;电流:55mA报警时,25 mA 监控状态

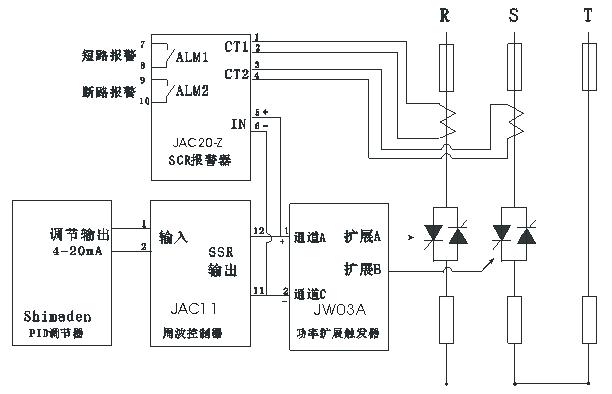

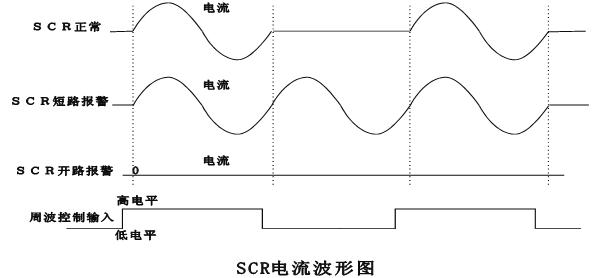

原理图:

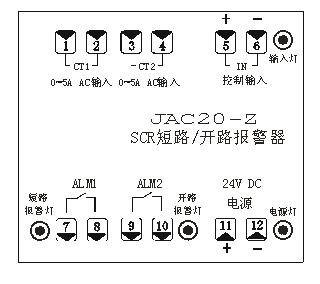

接线端子图
